斷路器瞬時特性和脫扣特性壽命試驗臺

斷路器瞬時特性和脫扣特性壽命試驗臺詳細描述

一、設備概述：

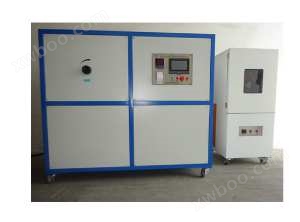

????斷路器瞬時特性和脫扣特性壽命試驗臺根據GB10963.1-2005?（電氣附件--家用及類似場所用過電流保護斷路器：第1部分）標準要求而設計開發一種新型斷路器壽命試驗機。本斷路器壽命試驗機由變壓器、調壓器、交流接觸器、時間繼電器、高精度電壓表、峰值表、指示燈、按鈕等各種新型元器件組裝而成，可供小型斷路器生產廠家或有關質檢部門對小型斷路器的壽命及動作特性進行綜合測量和鑒定分析。
二、斷路器瞬時特性和脫扣特性壽命試驗臺主要技術參數：
2.1、設備總?cè)萘浚?KVA；
2.2、輸入電壓：AC220V±10%；
2.3、檢測產品極數：1?極或多極串聯；
2.4、儀表準確度等級：數顯式電壓表，0.5級；數顯峰值電流表，0.5級；
2.5、檢測產品極數：1?極或多極串聯；
2.6、輸出方式：接線柱及手動夾具裝夾；
2.7、電流控制方式：手動調節所需要的輸出電流值；
2.8、電源：AC220V/50Hz。
三、斷路器瞬時特性和脫扣特性壽命試驗臺主要測試項目：
3.1、斷路器脫扣動作電流測試
a、瞬時浪涌電流：0～1000A、500A、150A、50A?可調節（根據被測試品的型號可調節電流轉換萬能開關選擇動作測試電流的范圍）；
b）試驗周期：1～9999，1～99999，1～999999可預置；
c）電流控制方式：手動調節所需要的輸出電流值；
d）測試方式：可自動/手動切換。
3.2、斷路器脫扣不動作電流測試
a、瞬時浪涌電流：0～1000A、500A、150A、50A?可調節（根據被測試品的型號可調節電流轉換萬能開關選擇動作測試電流的范圍）；
b）試驗周期：1～9999，1～999999，1～999999可預置；
c）電流控制方式：手動調節所需要的輸出電流值；
d）測試方式：可自動/手動切換

3.3、斷路器瞬時特性和脫扣特性壽命試驗臺溫升試驗
a、測試電流：0～100A?連續可調節；
b）通斷電循環測試時間：0.1秒～99分99秒可任意預置；
c）試驗周期：1～9999，1～99999，1～999999可預置；
d）電流控制方式：手動調節所需要的輸出電流值；
e）測試方式：自動測試；
f）溫升測量范圍：室溫～120℃

3.4恒溫箱
a、溫度范圍：常溫～80℃?。
