詳細介紹

符合GB/T17651.1~2、IEC61034-1~2《電纜或光纜在特定條件下燃燒的煙密度測定》中的第1部分《試驗裝置》和第2部分《試驗步驟和要求》。煙密度的測定是評定電纜或光纜燃燒特性的一個重要方面，它關系到人員的疏散和能否靠近進行滅火的判定。本儀器主要用來測定電纜和光纜在特定條件下燃燒時釋出的煙濃度，對產生煙密度的驗證。在有焰燃燒或無焰燃燒條件下，透光率是用來作為比較不同電纜或光纜在特定條件下的一種判定方式。

一、特點：

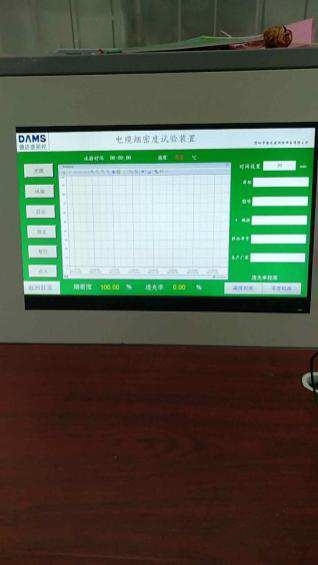

本儀器涉及機械、光學、電子三個方面的專業知識，是機電一體化產品，具有結構合理、性能穩定、操作簡便等優點；WINDOWS XP操作界面、LabVIEW風格、完善的安全機制。測試期間實時顯示測量結果并動態地繪出曲線（顯示透過率與時間曲線），數據可以保存、調閱和打印輸出，可直接打印報表。

測量軟件：其于WINDOWS XP+VB6.0操作界面，可測試的主要數據煙霧光密度、比光密度、生煙速率、大生煙速率、平均煙密度等。還具有標定、編輯、測試、參數調節等操作界面。程序采用計算機自動控制，采集，記錄和結果結算。見圖1、圖2

二、原理：

電纜或光纜在特定條件下燃燒的煙密度光測定系統由光源、硅光電池、光源接受器和計算機系統組成。光源產生的光通過3m×3m×3m的煙密度實驗室，在光源對面的墻上形成一直徑1.5m±0.1m 的均勻光束，安裝在光束中心處的光電池檢測來自光源的光束強度。當燃燒室內由于燃燒電纜或光纜產生大量煙霧時，煙把光電吸收掉一部分，達到硅光電池的光束強度就減弱，通過計算機系統對數據進行處理，就能夠計算出相對于初始時為100%的具有線性響應的透光率It。
